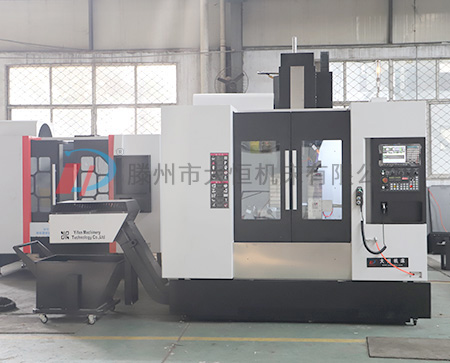

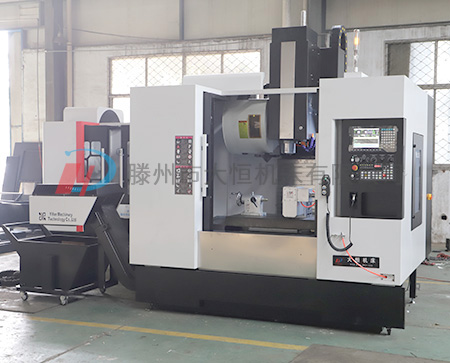

VMC855加工中心特點:
1、底座、滑座、工作臺、立柱、主軸箱等主要基礎件采用高剛性的鑄鐵結構,在底座的內部分布著加強筋,滑座為箱體式結構,保證了基礎件的高剛性和抗彎減震性能,立柱采用柱形結構,基礎穩固,剛性好;基礎件采用樹脂砂造型并經過時效處理,確保機床長期使用精度的穩定性,為機床性能的穩定性提供了保障。
2、X、Y、Z向?qū)к壐本捎糜?guó)產塑,耐磨性好,精度保持性好。配合自動強制潤滑,實現機床的無爬行運動。
3、X、Y、Z三個方向進給采用高精度高強度的滾珠絲杠,進給速度高;驅動電機通過彈性聯軸器與絲杠直聯,進給伺服電機直接將動力傳遞給高精度滾珠絲杠,無背隙,保證機床的定位精度;
4、采用高速、高精度、高剛性主軸單元,軸向和徑向承載能力強,轉速達8000rpm;
5、X、Y、Z三個方向?qū)к墶⒔z杠都采用密閉防護,保證絲杠及導軌的清潔,確保機床的傳動及運動精度;
6、機床外防護采用全封閉結構設計,安全可靠;
7、采用集中自動潤滑裝置,定時、定量的自動間歇式潤滑,工作穩定可靠;
8、電氣元件選用知名品牌。(中間繼電器選用西門子或施耐德。)
9、 精度
精度按JB/T8771.2-1998《加工中心 檢驗條件 第2部分:立式加工中心幾何精度檢驗》和JB/T8771.4-1998《加工中心 檢驗條件 第4部分:線性和回轉軸線的定位精度和重復定位精度檢驗》制造和驗收。
定位精度可達:±0.015 重復定位精度可達:±0.01

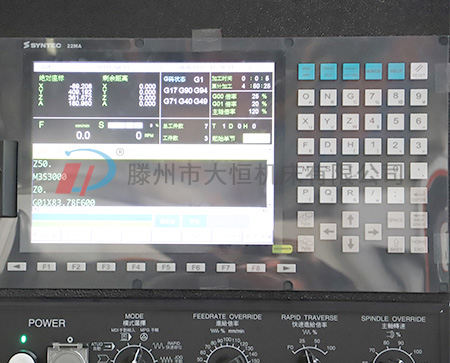

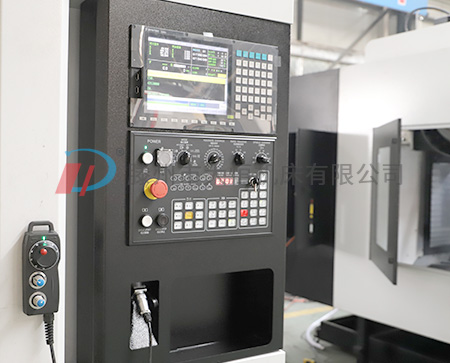

10、CNC控制系統(標準配置)
系統具有完善可靠的聯鎖、安全保護和故障診斷報警等功能,配有RS232標準通訊接口和CF卡,能實現DNC加工。
VMC850立式加工中心技術參數:
型號 |
|
| VMC855 |
| 項 目 | 單 位 | 數 值 |
行程 | X軸 | mm | 800 |
Y軸 | mm | 550 |
Z軸 | mm | 550 |
主軸鼻端到工作臺面距離 | mm | 120-670 |
立柱導軌面到主軸中心距離 | mm | 610 |
工作臺 | 尺寸 | mm | 1000*550 |
T型溝(寬x槽數x間距) | mm | 5-18-100 |
大載重(平均分布) | Kg | 500 |
主軸 | 主軸轉速 | r.p.m | 皮帶式8,000(標配) |
主軸傳動方式 |
| 皮帶式(標配) |
錐度 | # | BT-40 |
移動 | 三軸快速移動 | m/min | 24*24*20 |
切削進給 | mm/min | 1-8,000 |
小輸入單元 | mm | 0.001 |
定位精度mm | mm | JIS±0.005/300mm |
重復定位精度mm | mm | JIS±0.003mm |
圓盤式刀庫 (ATC) | 刀具數 | 把 | 24 |
刀柄規格 |
| BT-40 |
選刀方式 |
| 雙向任意 |
刀具交換時間 | sec | T-T:2.8sec |
換刀裝置 |
| 自動換刀 |
大刀具重量 | Kg | 8 |
電機 | 主軸 | KW | 7.5 |
Z軸 | KW | 3.5 |
X/Y 軸 | KW | 2.2 |
X,Y,Z導軌 | 螺桿形式 |
| 滾珠螺桿Ø40/P12/C3 |
滑塊形式 |
| X滾柱線軌35mm,.YZ滾珠線軌45mm |
油箱容積 | 切削液水箱 | L | 250 |
潤滑系統 | L | 1.7 |
數控系統 | 型號 |
| KND/新代(標配) |
其它 | 電源容量 | KVA | 25 |
重 量 | KG | 5200 |
氣壓需求 | KG | ≧6 |
面積需求(L*W*H) | mm | 2670*2175*2360 |
主要零件供應商
序號 | 產品名稱 | 制造商 | 原產地 |
1 | 控制器 | KND/新代 | 北京/臺灣 |
2 | 主軸電機 | KND/新代 AC伺服電機 | 北京/臺灣
|
3 | X,Y,Z軸電機 | KND/新代 AC伺服電機 | 北京/臺灣 |
4 | 主軸軸承 | NSK(P4級) | 日本 |
5 | X,Y,Z軸軸承 | 那智(P4級) | 日本 |
6 | X,Y,Z滾珠螺桿 | 上銀/銀泰(C3級) | 臺灣 |
7 | X,Y,Z軸導軌 | 上銀/銀泰(P級) | 臺灣 |
8 | 傳動皮帶 |
| 臺灣 |
9 | 伸縮護罩 | 大恒 | 國產 |
10 | 主軸 | 健椿/臺大 | 臺灣 |
11 | 聯軸器 |
| 臺灣 |
12 | 打刀缸 | 亞德客 | 臺灣 |
13 | 主軸冷卻系統 |
|
|
14 | 電器箱熱交換器 |
|
|
15 | 切削冷卻馬達 |
|
|
16 | 中央潤滑系統 | 河谷 | 臺灣 |
17 | 圓盤式刀庫 | 岡田(BT-40) | 臺灣 |
備注: 以上是機床主要零件的供應商.我司因技術改造需更換廠商零件. 但更換后的零件質量不低于原零
件的質量等級。
標準機功能
序 號 | 項 目 |
1 | 鋼性攻牙 |
2 | 外掛式手持脈波器 |
3 | 刀具冷卻系統 |
4 | 密閉式電器箱及熱交換器 |
5 | X,Y,Z軸全罩式伸縮護罩 |
6 | LED工作燈 |
7 | 三色報警指示燈 |
8 | 專用工具 |
9 | 調整墊塊和螺栓 |
10 | 變壓器[380V/50HZ] |
11 | 水箱&蓄屑槽 |
12 | 皮帶式主軸 8,000 RPM |
13 | 自動潤滑系統 |
14 | 三軸進給防撞系統 |
15 | 機床出廠檢驗記錄表 |
16 | 系統中文操作說明書與機床操作說明書 |
選配功能
序號 | 項目 |
1 | 電源穩壓器 |
2 | 主軸中心出水 |
3 | 直結主軸BT-40 12000RPM |
4 | 主軸油冷機 |
5 | 第四軸(分度盤) |
6 | 油水分離機 |
7 | 刀具自動測量 |
8 | 刀具破損檢測 |
9 | 履帶排屑機&集屑車 |
10 | 底座沖屑裝置 |
11 | 自動斷電系統 |
855加工中心是大恒機床的主推機型,購買時請咨詢客服。
確定是要硬軌還是線軌,對系統的要求,對刀庫的要求;
是否要求主軸中心出水,排削器,主軸油冷機等!
