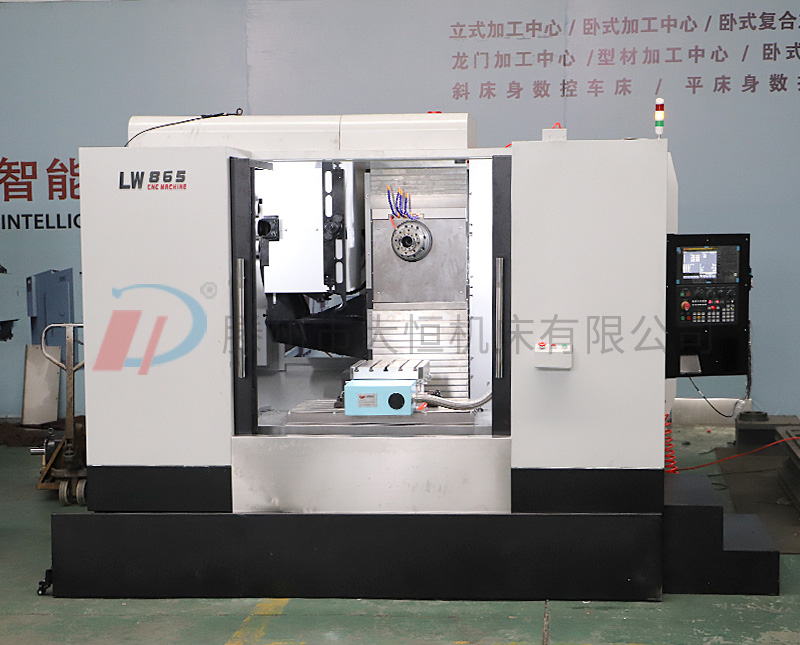

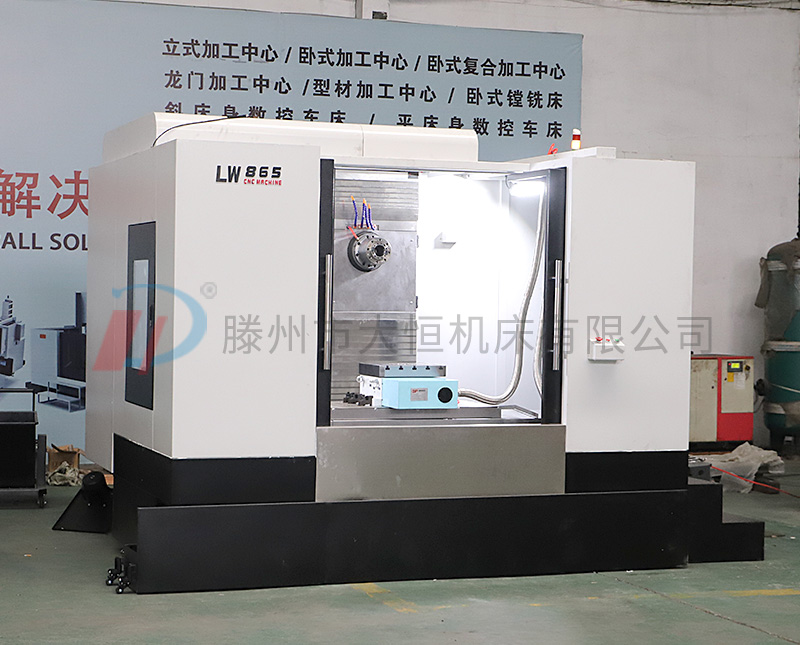

LW865臥式加工中心

簡要描述:

...

滕州市大恒機床有限公司

產品選型熱線:18963251111?18953705157

詳細介紹

LW865臥式加工中心主要結構:

該機床為十字滑臺移動結構,主要由回轉工作臺、床身、鞍座、立柱、液壓系統、潤滑系統、冷卻過濾系統、排屑裝置、旋轉式操作面板以及電控系統等部件組成。床身

(X軸):

選用高強度鑄鐵,樹脂砂造型。床身內部布置加強筋,使床身結構厚重。導軌采用45重載滾柱導軌支撐結構,各滾柱直線導軌上密布高承重滑塊,從而使機床得到高剛性和長久穩定的精度。

傳動系統采用交流伺服電機,直接帶動重載荷滾珠絲杠旋轉,實現X軸的直線往復運動,可選配光柵尺閉環檢測。

(Y軸):

采用高強度鑄鐵,樹脂砂造型。Y軸導軌采用進口45重載滾柱導軌支撐,此結構抗震性能好,剛性強,穩定性佳。

選用高強度鑄鐵,樹脂砂造型。床身內部布置加強筋,使床身結構厚重。導軌采用45重載滾柱導軌支撐結構,各滾柱直線導軌上密布高承重滑塊,從而使機床得到高剛性和長久穩定的精度。

傳動系統采用交流伺服電機,直接帶動重載荷滾珠絲杠旋轉,實現X軸的直線往復運動,可選配光柵尺閉環檢測。

立柱(Z軸):

立柱為框架式結構,采用高強度鑄鐵,樹脂砂造型,導軌采用45重載滾柱導軌各滾柱直線導軌上密布高承重滑塊,從而使機床得到高剛性和長久穩定的精度。配合潤滑系統,此結構抗震性能好。

Z軸伺服系統采用交流伺服電機,直接帶動重載荷滾珠絲杠旋轉,實現Z軸的高精度往復運動,絲杠支撐采用兩端固定預拉伸結構。可選配光柵尺閉環檢測。

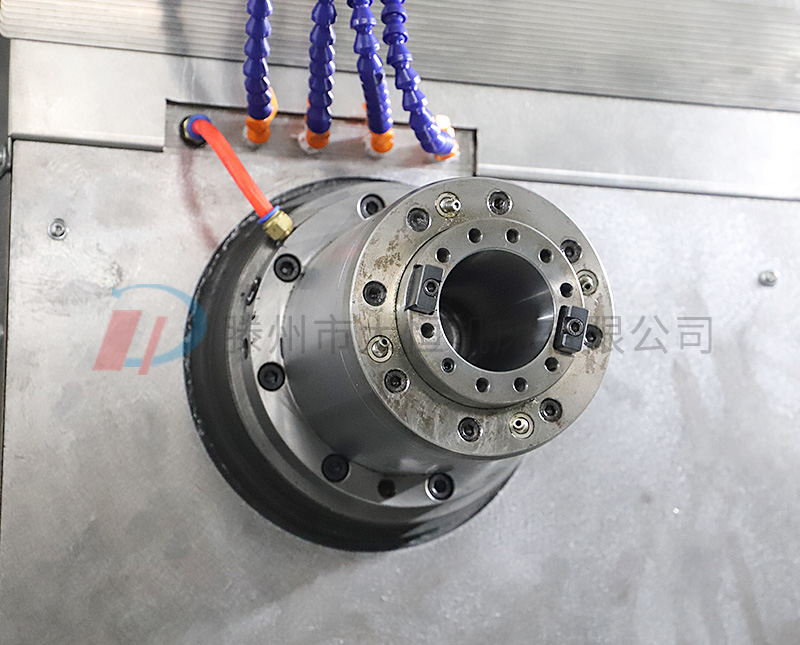

合金鋼,滲碳淬火,主軸軸承元件選用進口主軸專用成組軸承,可搭配主軸恒溫冷卻系統。

液壓系統:

液壓系統功能包括滑枕液壓平衡、主軸自動松夾刀,回轉工作臺等。整機運動的可靠性,維護保養方便。



LW865臥式加工中心技術參數:

規格/型號單位LW865
工作臺寬度mm560
工作臺長度mm700
工作臺大承重kg500
主軸鼻端至工作臺
100-700
X軸工作行程mm765
Y軸工作行程mm600
Z軸工作行程mm600
主軸功率kW11/15
主軸高轉速rpm6000
結構形式

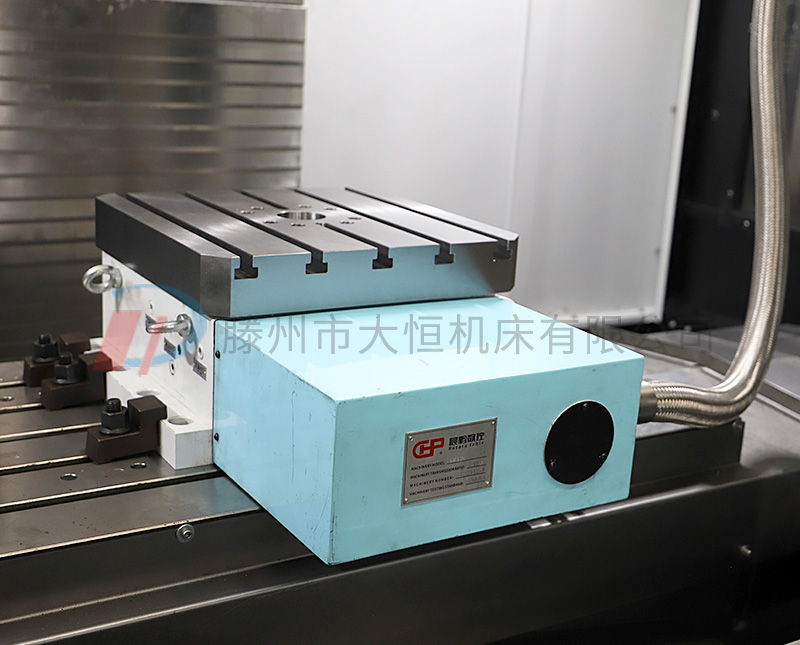

旋轉工作臺
導軌形式
線軌
導軌副數量set3
傳動形式
直連
傳動形式
直連
降速比
1:01
驅動裝置
滾柱絲杠副
傳動形式
直連
驅動裝置
滾珠絲杠副
平衡方式
液壓平衡
X軸快速移動速度mm/min18000
Y軸快速移動速度mm/min18000
Z軸快速移動速度mm/min18000
X、Y軸切削進給速度范圍mm/min10000
Z軸切削進給速度范圍mm/min10000
X軸直線軸定位精度mm0.02
Y軸直線軸定位精度mm0.02
Z-軸直線軸定位精度mm0.02
X軸直線軸重復定位精度mm0.01
Y軸直線軸重復定位精度mm0.01
Z-軸直線軸重復定位精度mm0.01
精鏜表面粗糙度
sRa1.6
精銑表面粗糙度
sRa3.2
工作溫度
0℃-40℃
工作電壓V380(-15%,+10%)
電源頻率Hz50±1%
相對濕度
≤90%
壓縮空氣壓力MPa0.5~0.7
數控系統型號
新代22MA
總控制軸數Axes3
聯動控制軸數Axes3(直線軸)
導軌副/絲杠副潤滑方式
集中自動潤滑
操作面板形式

手動刀具更換操作方式
按鈕控制
工作狀態指示
三色警示燈
刀具/工件冷卻方式
液外冷
滾珠絲杠副
臺灣律廷/上銀
滾柱式重載直線導軌副
臺灣HIWIN
主機重量(約)kg8000


?
