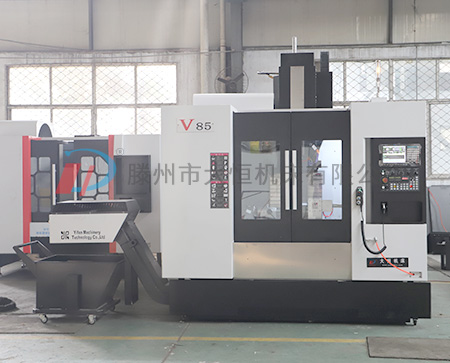

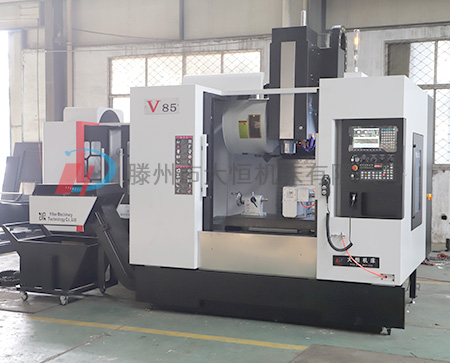

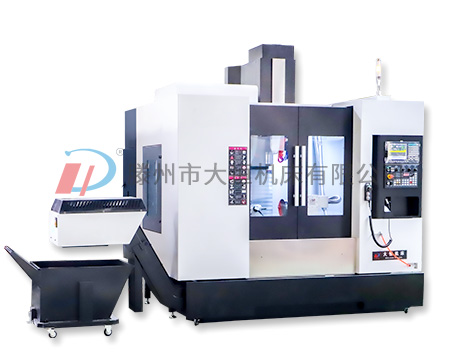

VMC850/V85立式加工中心

簡要描述:

產品型號:VMC850
工作臺面積:500x1000
工作行程:800x500x500

...

滕州市大恒機床有限公司

產品選型熱線:18963251111?18953705157

詳細介紹
VMC850加工中心特點:
1、底座、滑座、工作臺、立柱、主軸箱等主要基礎件采用高剛性的鑄鐵結構,在底座的內部分布著加強筋,滑座為箱體式結構,保證了基礎件的高剛性和抗彎減震性能,立柱采用柱形結構,基礎穩固,剛性好;基礎件采用樹脂砂造型并經過時效處理,確保機床長期使用精度的穩定性,為機床性能的穩定性提供了保障。
2、X、Y、Z向導軌副均采用英國產塑,耐磨性好,精度保持性好。配合自動強制潤滑,實現機床的無爬行運動。
3、X、Y、Z三個方向進給采用高精度高強度的滾珠絲杠,進給速度高;驅動電機通過彈性聯軸器與絲杠直聯,進給伺服電機直接將動力傳遞給高精度滾珠絲杠,無背隙,保證機床的定位精度;
4、采用高速、高精度、高剛性主軸單元,軸向和徑向承載能力強,轉速達8000rpm;
5、X、Y、Z三個方向導軌、絲杠都采用密閉防護,保證絲杠及導軌的清潔,確保機床的傳動及運動精度;
6、機床外防護采用全封閉結構設計,安全可靠;
7、采用集中自動潤滑裝置,定時、定量的自動間歇式潤滑,工作穩定可靠;
8、電氣元件選用知名品牌。(中間繼電器選用西門子或施耐德。)
9、 精度
精度按JB/T8771.2-1998《加工中心  檢驗條件  第2部分:立式加工中心幾何精度檢驗》和JB/T8771.4-1998《加工中心  檢驗條件  第4部分:線性和回轉軸線的定位精度和重復定位精度檢驗》制造和驗收。
定位精度可達:±0.015    重復定位精度可達:±0.01
10、CNC控制系統(標準配置)
系統具有完善可靠的聯鎖、安全保護和故障診斷報警等功能,配有RS232標準通訊接口和CF卡,能實現DNC加工。

 VMC850立式加工中心技術參數:

型號    VMC850
 項  目單 位數 值
行程X軸mm800
Y軸mm500
Z軸mm500
主軸鼻端到工作臺面距離mm100-650
立柱導軌面到主軸中心距離mm610
工作臺尺寸mm1000*500
T型溝(寬x槽數x間距)mm5-18-100
大載重(平均分布)Kg500
主軸主軸轉速r.p.m皮帶式8,000(標配)
主軸傳動方式  皮帶式(標配)
錐度#BT-40
移動三軸快速移動m/min24*24*20
切削進給mm/min1-8,000
小輸入單元mm0.001
定位精度mmmmJIS±0.005/300mm
重復定位精度mmmmJIS±0.003mm
圓盤式刀庫
(ATC)
刀具數24
刀柄規格  BT-40
選刀方式  雙向任意
刀具交換時間secT-T:2.8sec
換刀裝置  自動換刀
大刀具重量Kg8
電機主軸KW7.5
Z軸KW3.5
X/Y 軸KW2.2
X,Y,Z導軌螺桿形式  滾珠螺桿Ø40/P12/C3
滑塊形式  35滾柱滑塊
油箱容積

切削液水箱L250
潤滑系統L1.7

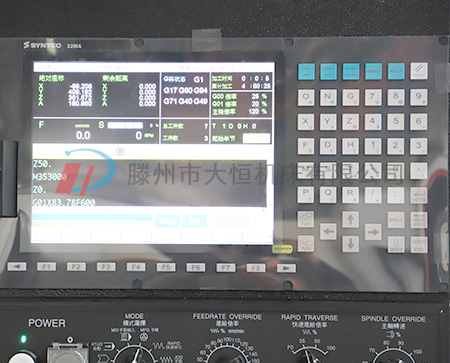

數控系統型號  KND/新代(標配)
其它電源容量KVA25
重  量KG5200
氣壓需求KG≧6
面積需求(L*W*H)mm2670*2175*2360

主要零件供應商
序號產品名稱制造商原產地
1控制器KND/新代北京/臺灣
2主軸電機KND/新代 AC伺服電機北京/臺灣
3X,Y,Z軸電機KND/新代 AC伺服電機北京/臺灣
4主軸軸承NSK(P4級)日本
5X,Y,Z軸軸承那智(P4級)日本
6X,Y,Z滾珠螺桿上銀/銀泰(C3級)臺灣
7X,Y,Z軸導軌上銀/銀泰(P級)臺灣
8傳動皮帶  臺灣
9伸縮護罩大恒國產
10主軸健椿/臺大臺灣
11聯軸器
臺灣
12打刀缸亞德客臺灣
13主軸冷卻系統

14電器箱熱交換器

15切削冷卻馬達

16中央潤滑系統河谷臺灣
17圓盤式刀庫岡田(BT-40)臺灣

備注: 以上是機床主要零件的供應商.我司因技術改造需更換廠商零件. 但更換后的零件質量不低于原零
件的質量等級。

標準機功能

序 號項   目
1鋼性攻牙

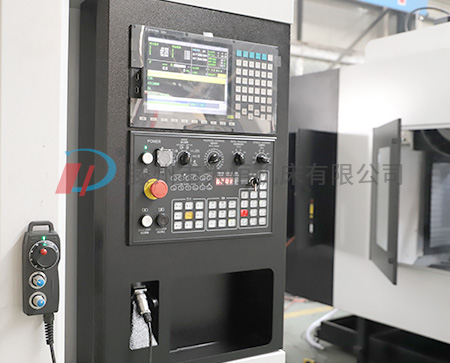

2外掛式手持脈波器
3刀具冷卻系統
4密閉式電器箱及熱交換器
5X,Y,Z軸全罩式伸縮護罩
6LED工作燈
7三色報警指示燈
8專用工具
9調整墊塊和螺栓
10變壓器[380V/50HZ]
11水箱&蓄屑槽
12皮帶式主軸 8,000 RPM
13自動潤滑系統
14三軸進給防撞系統
15機床出廠檢驗記錄表
16系統中文操作說明書與機床操作說明書

選配功能

序號項目
1電源穩壓器
2主軸中心出水
3直結主軸BT-40  12000RPM
4主軸油冷機

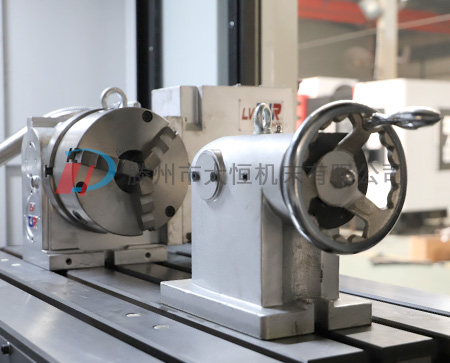

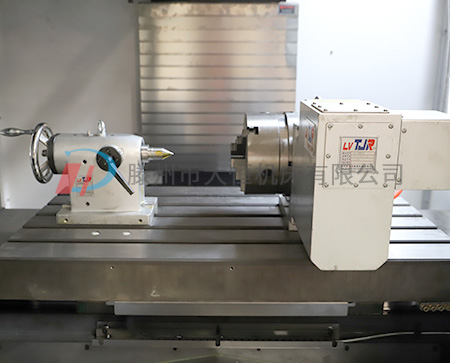

5第四軸(分度盤)
6油水分離機
7刀具自動測量
8刀具破損檢測
9履帶排屑機&集屑車
10底座沖屑裝置
11自動斷電系統


850加工中心是大恒機床的主推機型,有多種型號可供選擇:兩線一硬850加工中心、三軸線軌850加工中心、三軸硬軌重型850加工中心、三軸線軌重型850加工中心,購買時請咨詢客服。
確定是要硬軌還是線軌,對系統的要求,對刀庫的要求;
是否要求主軸中心出水,排削器,主軸油冷機等!


?
