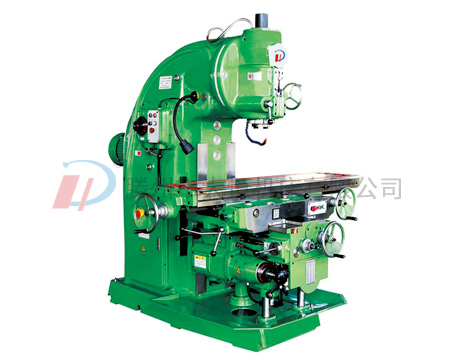

X5032型立式升降臺銑床

簡要描述:

X5032型立式升降臺銑床是一種使用范圍很廣的機床,該機床具有剛性強,進給變速范圍廣,能承受重負荷切屑的特點。它可直接或通過附件安裝各種圓柱銑刀、角度銑刀以及端面銑刀來銑削平面、斜面、溝槽、孔等,如果裝上分度頭的同時,把分度頭的傳動軸與工作臺的縱向絲杠掛輪架聯系起來,還能銑切螺旋面。本銑床還可以通過安裝圓形工作臺,以銑切凸輪及弧形槽。
本機床適用于多種機械加工行業,從小規模的機械修理站到大規模生產制造企業都可以使用,是機械制造、儀器、儀表、模具、汽車、摩托車等行業的理想加工設備,同時,本機床也可用于教育教學工作。

...

滕州市大恒機床有限公司

產品選型熱線:18963251111?18953705157

詳細介紹
一、X5032型立式升降臺銑床主要結構及性能:

1、X5032型立式升降臺銑床底座、床身、工作臺、升降臺、床鞍等主要構件均采用高強度材料鑄造而成,并經人工時效處理,保證機床的高剛度以及長期使用的穩定性。
2、X5032型立式升降臺銑床的立銑頭可在垂直平面內順、逆回轉調整±45º,拓展機床的加工范圍;主軸軸承為圓錐滾子軸承,承載能力強,且主軸采用能耗制動,制動轉矩大,停止迅速、可靠。
3、X5032型立式升降臺銑床的工作臺X/Y/Z向有手動進給、機動進給和機動快速進給三種模式,進給速度能滿足不同的加工要求;快速進給方式可使工件迅速達到加工位置,加工方便、快捷,縮短非加工時間,提高工作效率。
4、X5032型立式升降臺銑床X、Y、Z三方向?qū)к壐苯?jīng)超音頻淬火、磨削及刮研處理,配合強制潤滑,提高精度,延長機床的使用壽命。
5、X5032型立式升降臺銑床潤滑裝置可對X、Y、Z向的絲杠及導軌進行強制潤滑,減小機床的磨損,保證機床的運轉;同時,冷卻系統通過調整噴嘴改變冷卻液流量的大小,滿足不同的加工需求。
6、X5032型立式升降臺銑床的整體設計符合人體工程學原理,操作方便;操作面板均使用形象化符號設計,簡單直觀。

二、X5032型立式升降臺銑床主要技術參數:

主要技術參數 Specifications 單位
(Units)
X5032
工作臺尺寸 Table size(length × width) mm 1250×320
工作臺T型槽個數/寬度/間距 Number/Width/Distance of T-slot mm 3/18/70
工作臺大承重 Max. load of table kg 500
X向(工作臺縱向)手動/機動 Longitudinal travel (manual/auto) mm 700/680
Y向(滑座橫向)手動/機動 Transverse travel (manual/auto) mm 255/240
Z向(升降臺垂向)手動/機動 Vertical travel (manual/auto) mm 350/330
切削進給速度 Cutting feed speed(X/Y/Z) mm/min 23.5-1180/15-786/8-394
快速移動速度 Rapid feed speed(X/Y/Z) mm/min 2300/1533/770
主軸轉速范圍 Spindle speed range rpm 30-1500
主軸轉速級數 Spindle speed step 級 18
主軸軸向移動距離 Spindle travel mm 70
主軸大回轉角度 Max. swivel angle of spindle   ±45°
主軸端面至工作臺距離 Distance between spindle nose and table surface mm 60-410
主軸中心線到床身垂直導軌距離 Distance between spindle and column mm 350
主軸孔錐度 Spindle taper   ISO50 7:24
主軸孔徑 Spindle bore mm Φ29
主軸電機功率 Spindle motor power kW 7.5
進給電機功率 Feed motor power kW 1.5
外形尺寸 Overall dimension mm 2294×1780×2150
整機重量 Machine weight kg 2860


?
