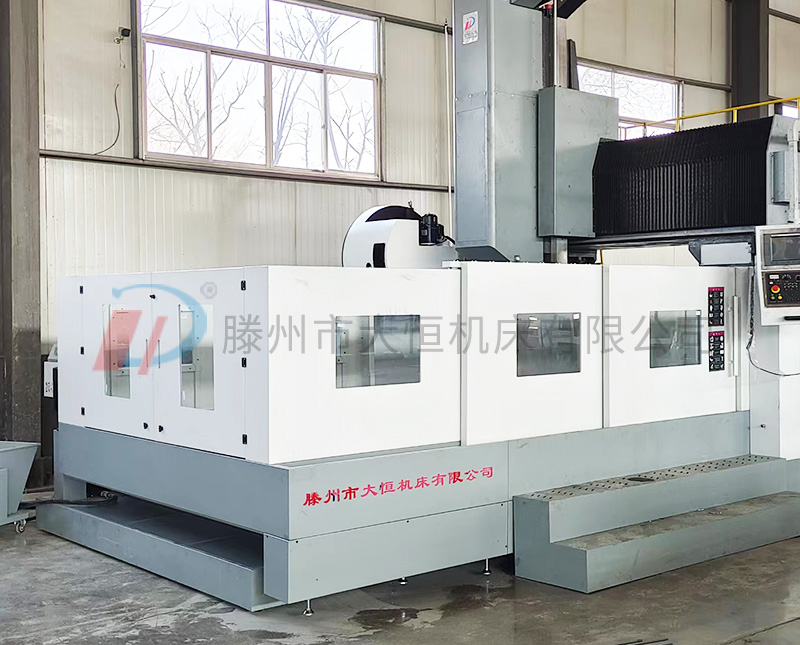

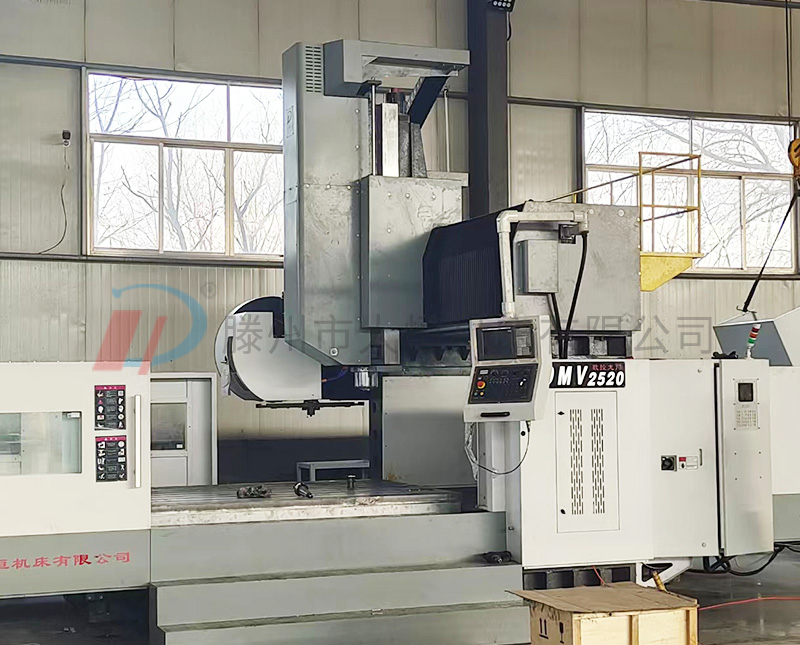

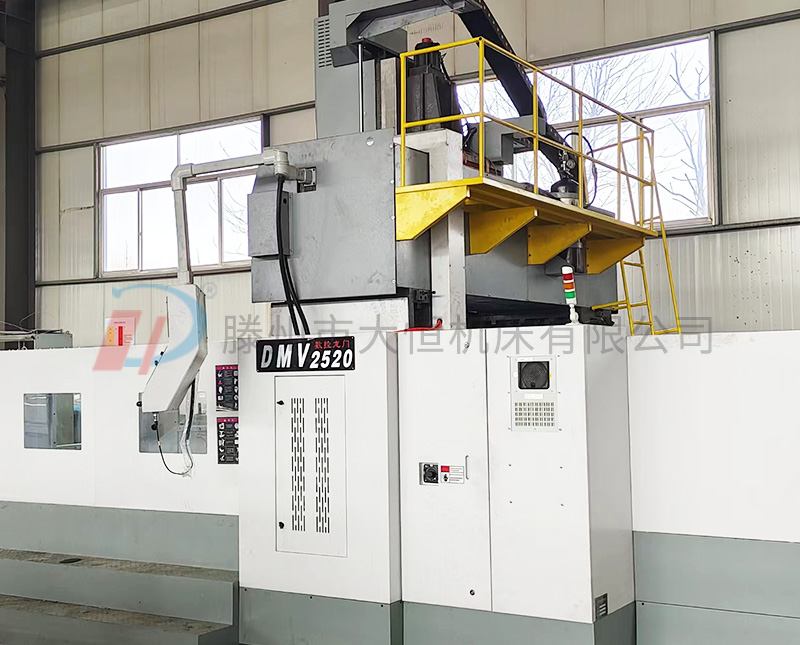

DMV2520數控龍門加工中心特點:
◆ 的鑄件:全機采用樹脂砂鑄件,經回火及震動自然時效處理消除內應力。保證機械部件的長久穩定運行。
◆ 合理的結構設計:在機床的承重部位增設加強筋,底座加大尺寸,整機增加重量,使其更加穩定抗沖擊、抗抖動,同時增大機床的承重量,更符合中國客戶的使用。
◆ 的核心部件:機械部件、數控系統、核心電氣元件均采用質量可靠的產品,以保證整機的精度、穩定性、可靠性以及長久的使用壽命。
◆ 主軸溫控:對主軸采取了特殊的溫度監控保護措施,防止主軸溫度過高,以保證主軸精度,延長主軸的使用壽命。
◆ 主軸變速箱:允許在一個很大的速度范圍內保持平順和持續的切削力,可允許1:20的速度范圍,并基于電機的持續動力范圍來保證主軸的持續動力。這樣即在低速的時候提供了高扭矩,同時在高速狀態下保持高動力,是的現代刀具的切削動力充分利用。
◆ 滾珠絲桿:三軸采用滾珠/柱絲桿,經硬度化熱處理,研磨,保證佳進給精度及微量進給。在安裝時進行預拉伸處理,減少絲桿熱變形,大幅提升定位精度。
◆ 潤滑系統:所有運動的零部件均有完善的集中潤滑系統,可實現定時、定量自動潤滑。大限度降低運動部件的磨損。
◆ 三軸防撞保護:三軸絲桿兩端均安裝防撞橡膠,意外情況下也會對機體進行大限度保護。
DMV2520數控龍門加工中心技術參數:
規格/型號 | 單位 | MDA-25200 |
工作臺尺寸(X軸方向) | MM | 2500 |
工作臺尺寸(Y軸方向) | MM | 1800 |
X軸行程(前后) | MM | 2500 |
Y軸行程(左右) | MM | 2000 |
Z軸行程(上下) | MM | 1000 |
主軸鼻端至工作臺面距離 | MM | 200-1200 |
主軸中心至橫梁距離 | MM | 350 |
龍門寬度 | MM | 2000 |
工作臺至橫梁底部距離 | MM | 1190 |
T型槽數 | MM |
|
工作臺大載重 | KG | 13000 |
主軸傳動結構(標配) | / | 皮帶 |
主軸轉速 | RPM | 6000 |
主軸傳動結構(選配) | / | 直連 |
主軸轉速 | RPM | 8000 |
主軸功率 | KW | 18.5-22 |
G00切削速度 | M/MIN | 40461 |
G00快速進給(X/Y/Z軸) | M/MIN | 10/15/15 |
伺服電機規格 | NM | 40/40/30B |
伺服電機轉速 | RPM | 2000/4000 |
XYZ電機連接方式 | / | 直連 |
Y電機連接方式 | / | 直連 |
Z電機連接方式 | / | 直連 |
X軸線軌規格 | MM | 55滾柱×2 |
Y軸線軌規格 | MM | 55滾柱×2 |
Z軸主軸箱(A款)(標配) | / | T型硬軌 |
Z軸主軸箱線軌(B款)(選配) | MM | 55滾柱×2×3 |
Z軸主軸箱方滑枕(C款)(選配) | MM | 400×400 |
絲桿規格X/Y/Z | MM | 63/63/50 |
軸項定位 | MM | ±0.01/300 |
重復定位 | MM | ±0.005/300 |
小移動值 | MM | 0.001 |
刀柄形式 | BT | BT50/BBT50(選配) |
刀庫結構 | / | 刀臂式 |
刀庫容量 | PCS | 24 |
換刀時間 | MIN | 4.2 |
刀庫結構(選配) | / | 鏈條式 |
刀庫容量(選配) | PCS | 32/60/90 |
大刀具直徑(滿空) | MM | 110/220 |
大刀具長度 | MM | 300 |
大刀具重量 | KG | 20 |
潤滑油容量 | L | 4 |
電源容量 | KVA | 45 |
冷卻液容量 | L | 500 |
空氣壓力 | KG/MM | 6.5-8 |
機器重量(約) | KG | 26000 |
機器長度(前后) | MM | 6800 |
機器寬度(左右) | MM | 4900 |
機器高度(高) | MM | 4200 |
機器高度(低) | MM | 3400 |
排屑方式 | / | 雙螺桿+單鏈板 |
?
