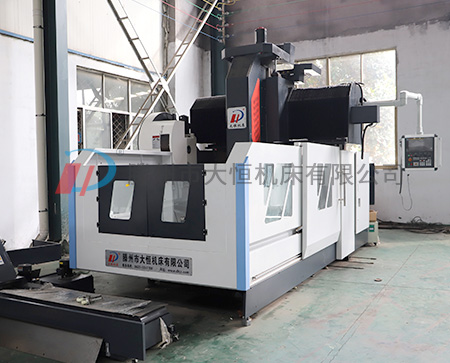

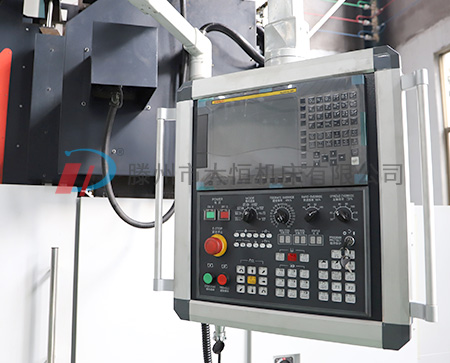

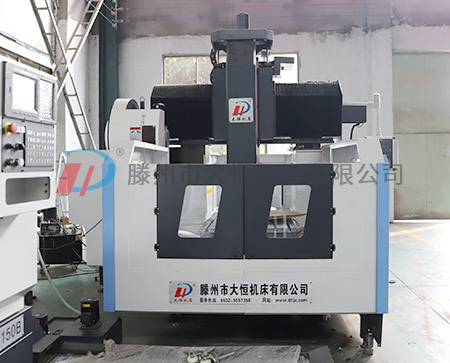

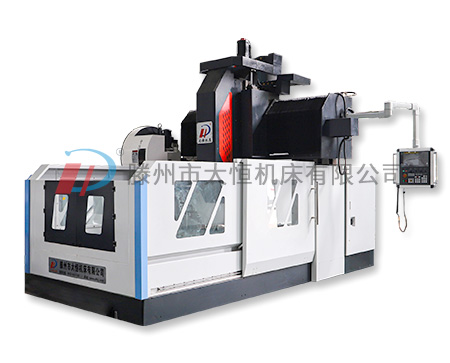

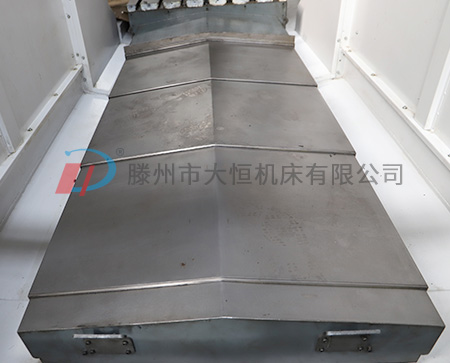

XHK2010數控龍門加工中心主要結構,主軸采用高精度主軸組件,皮帶式銑頭,主軸為伺服電機驅動;三軸由系統控制伺服電機驅動滾珠絲杠,保證機床的定位精度。數控系統為KND-K2000M,主電機和進給驅動電機由系統配套。

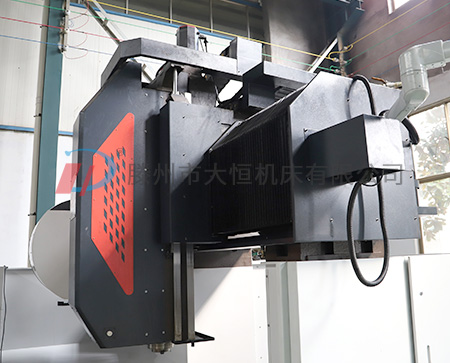

1.主軸采用高速、高精度、高剛性主軸單元,軸向和徑向承載能力強,轉速達6000rpm;刀具安裝采用主軸自帶拉爪進行拉刀,氣動卸刀裝置為專用打刀缸,實現機床的快速裝卸刀具,壓縮空氣建議使用5—7kgf/cm²的壓力;刀柄型號MSA403 BT50,拉釘型號MSA403 BT50-45°。

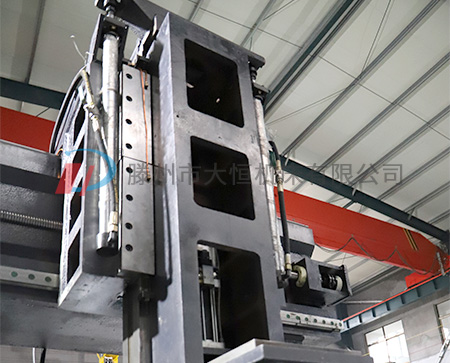

2. X、Y、Z三軸伺服控制,與滾珠絲杠直聯,采用臺灣HIWIN高精度高強度的滾珠絲杠,絲杠安裝進行預拉伸,聯接剛性大,進給速度高;進給伺服電機直接將動力傳遞給高精度滾珠絲杠,保證機床的定位精度。Z軸設有氮液平衡裝置,保證了上下運動相同的驅動力。
3.采用集中自動潤滑裝置,定時、定量的自動間歇式潤滑,工作穩定可靠;
4.機床電氣系統布線整齊,結構合理,電箱密封良好,配有熱交換系統,保證了良好的使用環境
XHK2010數控龍門中心技術參數:
型號 | 單位 | XHK2010 |
行程 |
|
|
X軸行程 | MM | 2000 |
Y軸行程 | MM | 1400 |
Z軸行程 | MM | 700 |
龍門寬度 | MM | 1400 |
主軸鼻端到工作臺距離 | MM | 850 |
工作臺 |
|
|
工作臺尺寸 | MM | 2000*1000 |
大稱重 | KG | 3000 |
T型槽尺寸 |
| 9*22*180 |
導軌形式 |
|
|
X軸 |
| 55重載滾柱線軌 |
Y軸 |
| 56重載滾柱線軌 |
Z軸 |
| 矩形滑軌 |
主軸 |
|
|
主軸轉速 | RPM | 160-6000 |
主軸錐度 | ISO | BT50 |
電機 |
|
|
主軸電機 | KW | 11/15 |
X/Y/Z軸 | NM | 40/30/30 |
自動換刀系統(選配) |
|
|
刀具數(鏈式) | PCS | 32/40 |
刀具大外徑 | MM | 125 |
刀具大長度 | MM | 350 |
換刀時間 | SEC | 3 |
進給 |
|
|
軸快移速度 | M/MIN | 24/24/15 |
切削速度 | M/MIN | 8 |
精度 |
|
|
定位精度 | MM | ±0.018 |
重復定位精度X | MM | ±0.012 |
重復定位精度Y | MM | ±0.008 |
重復定位精度Z | MM | ±0.008/±0.008/±0.004 |
機床尺寸 |
|
|
機床外型 | MM | 6000*3000*4800 |
機床凈重 | T | 12 |
電力需求 | KW/A | 48/100 |
數控系統 |
| FANUC/GSK/KND |
?
