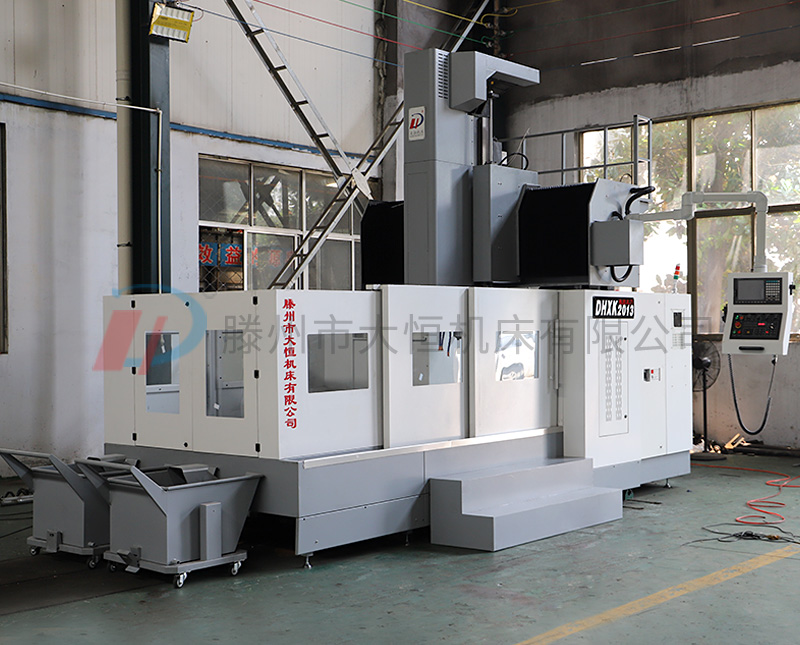

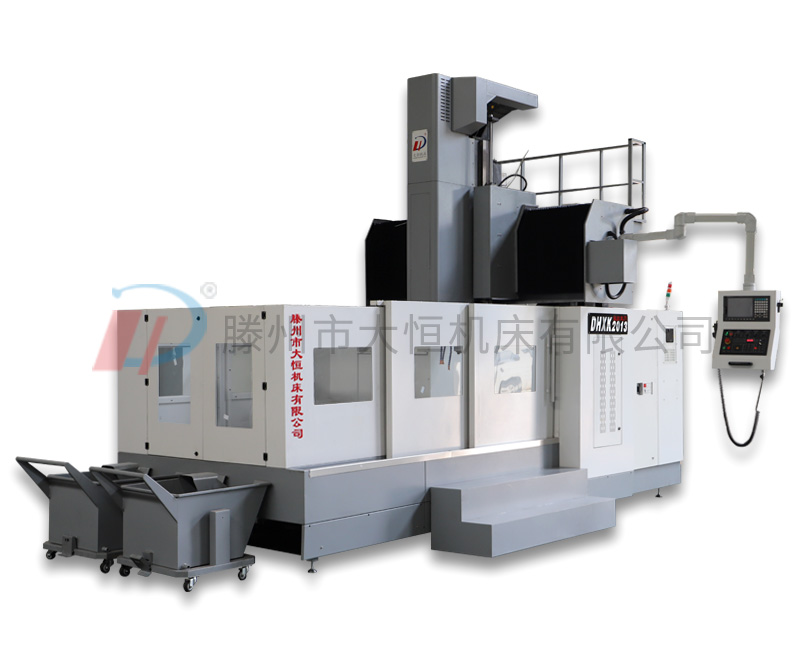

DHXK-2013數控龍門加工中心特點:
◆ 的鑄件:全機采用樹脂砂鑄件,經回火及震動自然時效處理消除內應力。保證機械部件的長久穩定運行。
◆ 合理的結構設計:在機床的承重部位增設加強筋,底座加大尺寸,整機增加重量,使其更加穩定抗沖擊、抗抖動,同時增大機床的承重量,更符合中國客戶的使用。
◆ 的核心部件:機械部件、數控系統、核心電氣元件均采用質量可靠的產品,以保證整機的精度、穩定性、可靠性以及長久的使用壽命。

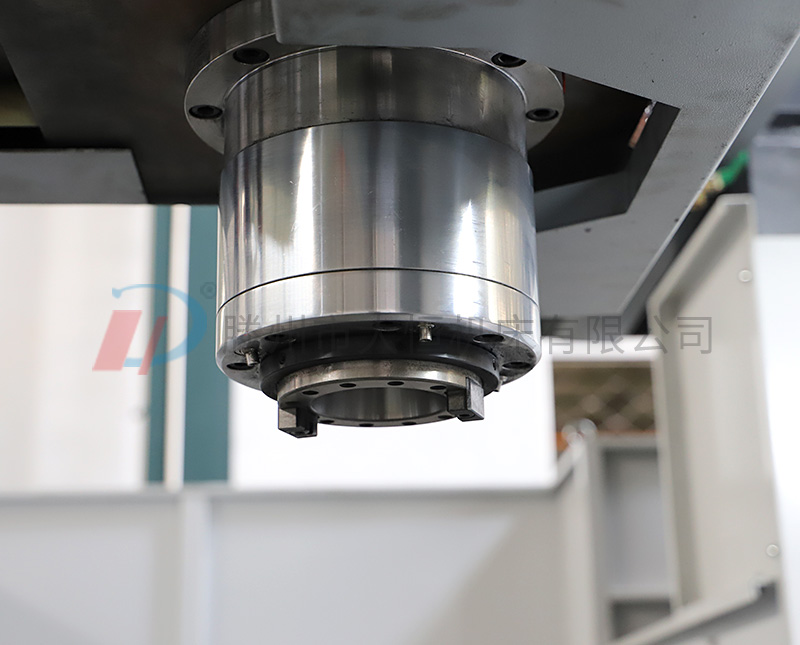

◆ 主軸溫控:對主軸采取了特殊的溫度監控保護措施,防止主軸溫度過高,以保證主軸精度,延長主軸的使用壽命。
◆ 主軸變速箱:允許在一個很大的速度范圍內保持平順和持續的切削力,可允許1:20的速度范圍,并基于電機的持續動力范圍來保證主軸的持續動力。這樣即在低速的時候提供了高扭矩,同時在高速狀態下保持高動力,是的現代刀具的切削動力充分利用。
◆ 滾珠絲桿:三軸采用滾珠/柱絲桿,經硬度化熱處理,研磨,保證佳進給精度及微量進給。在安裝時進行預拉伸處理,減少絲桿熱變形,大幅提升定位精度。
◆ 潤滑系統:所有運動的零部件均有完善的集中潤滑系統,可實現定時、定量自動潤滑。大限度降低運動部件的磨損。
◆ 三軸防撞保護:三軸絲桿兩端均安裝防撞橡膠,意外情況下也會對機體進行大限度保護。
DHXK-2013數控龍門加工中心技術參數:
機床參數 | DHXK2013 |
X軸行程(前后) mm | 2200 |
Y軸行程(左右) mm | 1300 |
Z軸行程(上下) mm | 800 |
主軸鼻端至工作臺面距離 mm | 短鼻主軸120mm-920mm |
雙柱間距離 mm | 1300mm |

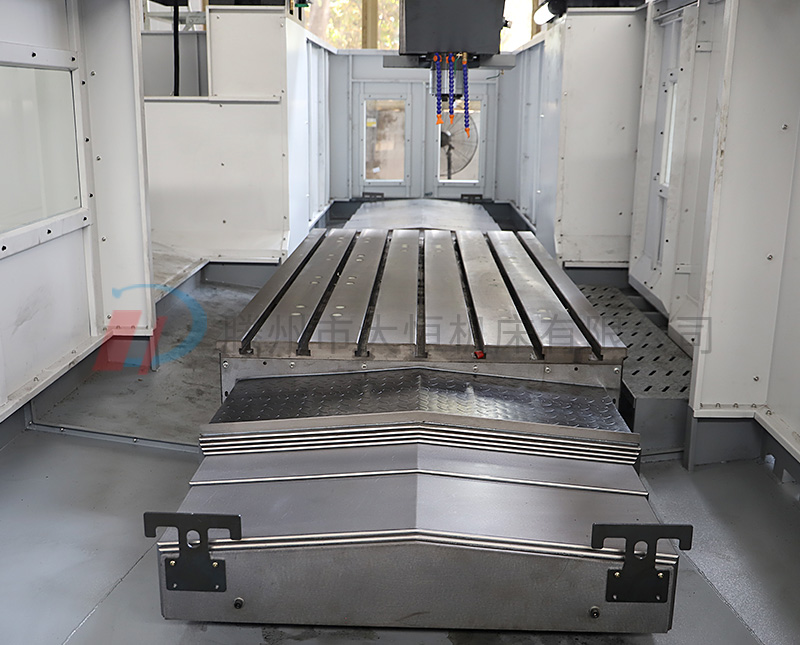

工作臺尺寸(X方向) mm | 2000 |
工作臺尺寸(Y方向) mm | 1000 |
工作臺大載重量 kg | 4000 |
主軸直徑 mm | 190 |
主軸轉數 rpm | 6000 |
主軸內錐孔 | BT50(ISO50) |
快速進給速率X軸 mm/min | 12000 |
快速進給速率Y/Z軸 m/min | 12000/8000 |
切削進給速率 mm/min | 1-8000 |
定位精度 mm | ±0.005/300 JIS |
重復定位精度(±300mm以內) | ±0.003/300 JIS |
氣壓 kg/cm | 5—8 |
潤滑油箱容量 L | 4升 |
電力供應容量 | 3×380V-50KVA |
各軸螺桿 | X軸 | 6316 |
Y軸 | 5012 |
Z軸 | 5010 |
各軸導軌 | X軸 | 55X2X8 |
Y軸 | 55X2X4 |
Z軸 | 硬軌 |
重量 | 約14T |
|
|
?
