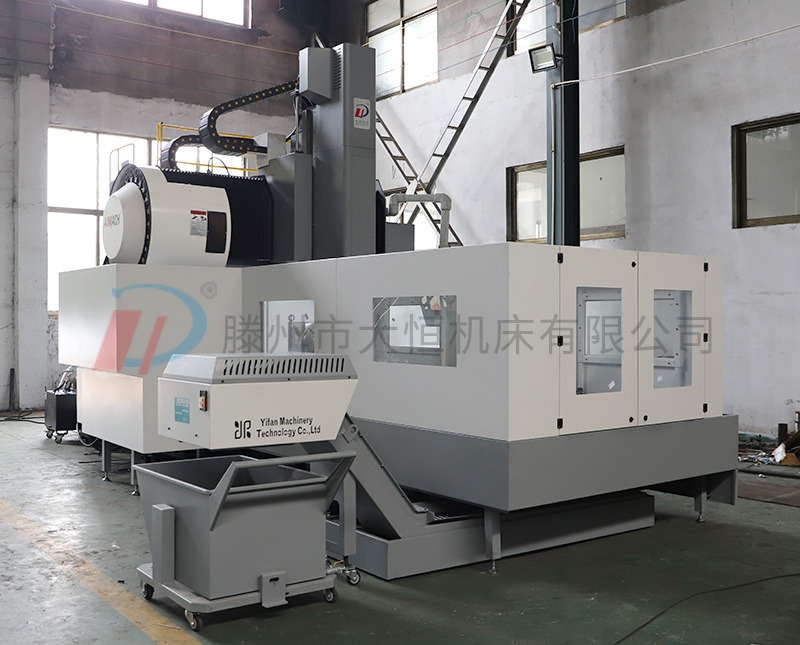

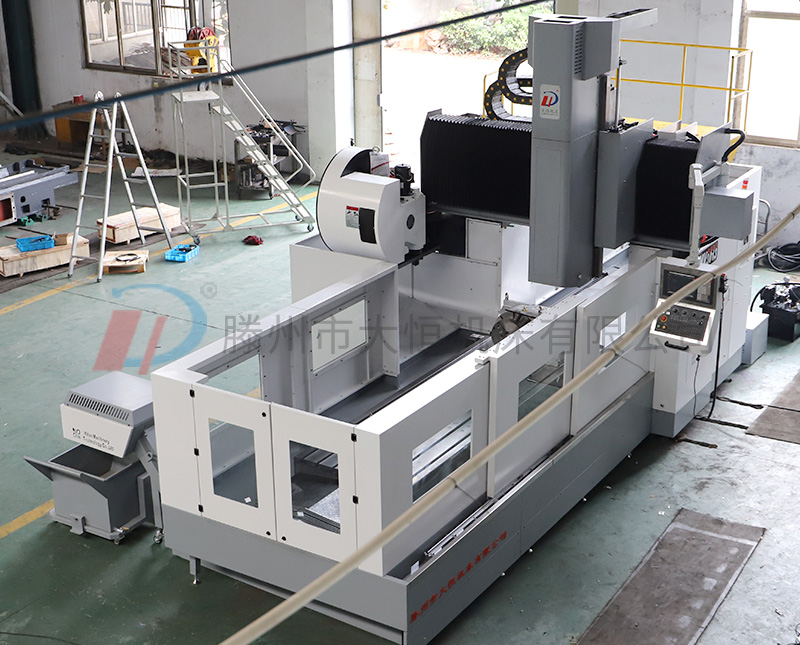

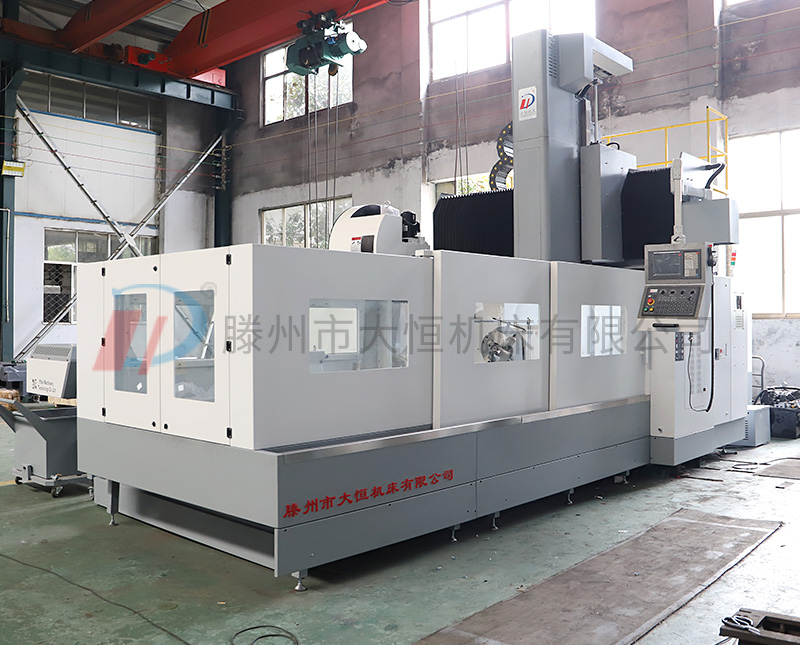

XK2308數控龍門銑主要結構,主軸采用高精度主軸組件,皮帶式銑頭,主軸為伺服電機驅動;三軸由系統控制伺服電機驅動滾珠絲杠,保證機床的定位精度。數控系統為KND-K2000M,主電機和進給驅動電機由系統配套。
1.主軸采用高速、高精度、高剛性主軸單元,軸向和徑向承載能力強,轉速達6000rpm;刀具安裝采用主軸自帶拉爪進行拉刀,氣動卸刀裝置為專用打刀缸,實現機床的快速裝卸刀具,壓縮空氣建議使用5—7kgf/cm²的壓力;刀柄型號MSA403 BT50,拉釘型號MSA403 BT50-45°。
2. X、Y、Z三軸伺服控制,與滾珠絲杠直聯,采用臺灣HIWIN高精度高強度的滾珠絲杠,絲杠安裝進行預拉伸,聯接剛性大,進給速度高;進給伺服電機直接將動力傳遞給高精度滾珠絲杠,保證機床的定位精度。Z軸設有氮液平衡裝置,保證了上下運動相同的驅動力。
3.采用集中自動潤滑裝置,定時、定量的自動間歇式潤滑,工作穩定可靠;
4.機床電氣系統布線整齊,結構合理,電箱密封良好,配有熱交換系統,保證了良好的使用環境
XK2308數控龍門加工中心主要技術參數:
項目 | 參數 |

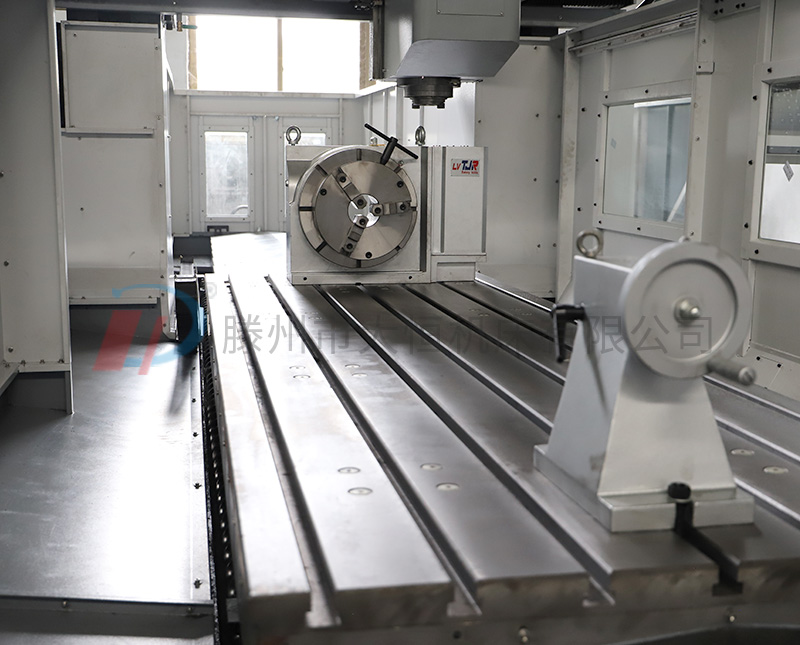

工作臺面尺寸(mm) | 800X1600 |
工作臺移動方向行程(X軸mm) | 1750 |
主軸滑座移動方向行程(Y軸 mm) | 1200 |
主軸上下移動方向行程(Z軸 mm) | 500 |
主軸端面至工作臺面距離(mm) | 110-610 |
主軸規格(型號/安裝直徑)(mm) | BT50/Φ155 |
主軸轉速(r/min) | 皮帶式銑頭 | 6000 |
X、Y軸快速移動(mm/min) | 10000 |
Z軸快速移動(mm/min) | 5000 |
X、Y、Z軸進給速度(mm/min) | 5~5000 |
主軸電機功率(KW) | 15 |
定位精度(mm) | 0.02 |
重復定位精度(mm) | ±0.01 |
機床重量約(kg) | 12000 |
XK2308數控龍門銑主要配置清單:
序號 | 名 稱 | 規格型號 | 數量 | 供貨單位 |
1 | 主軸(直連、環噴) | BT50-155
含皮帶、帶輪及打刀缸 | 1套 | 丹銓 |
2 | 數控系統 | KND-K2000M | 1套 | 凱恩帝 |
3 | 進給電機X、Y軸 | 150ST-M32015M; 38Nm | 各1套 | 凱恩帝 |
4 | 進給電機Z軸 | 150ST-M32015MZ; 38Nm | 1套 | 凱恩帝 |
5 | 主軸電機 | ZJY-F270-15-1500;22 kw | 1套 | 凱恩帝 |
6 | 滾珠絲杠 |
| 3套 | 臺灣HIWIN |
8 | 絲杠支撐軸承 |
|
| 日本NSK |
10 | 潤滑系統 | 2L | 1套 | 河谷 |
11 | Z軸氮氣平衡系統 |
| 1套 | 無錫協清 |
12 | 主要電氣 |
|
| 二一三、北京機床電器 |
13 | 油漆 | RAL7035淺灰色 |
| 可根據客戶要求(色板) |
?
