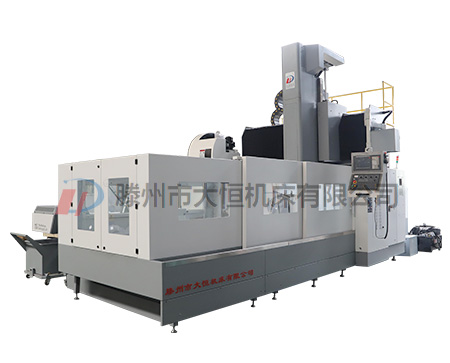

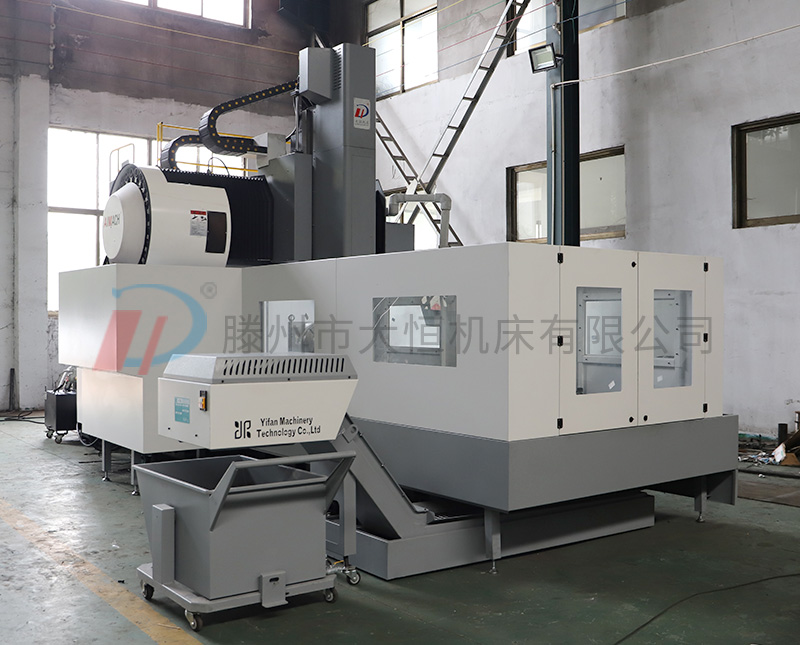

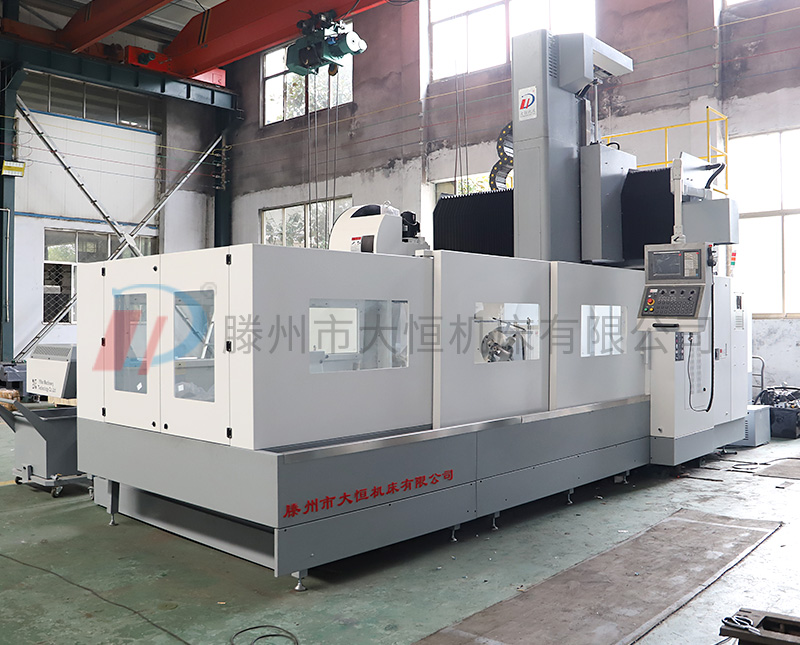

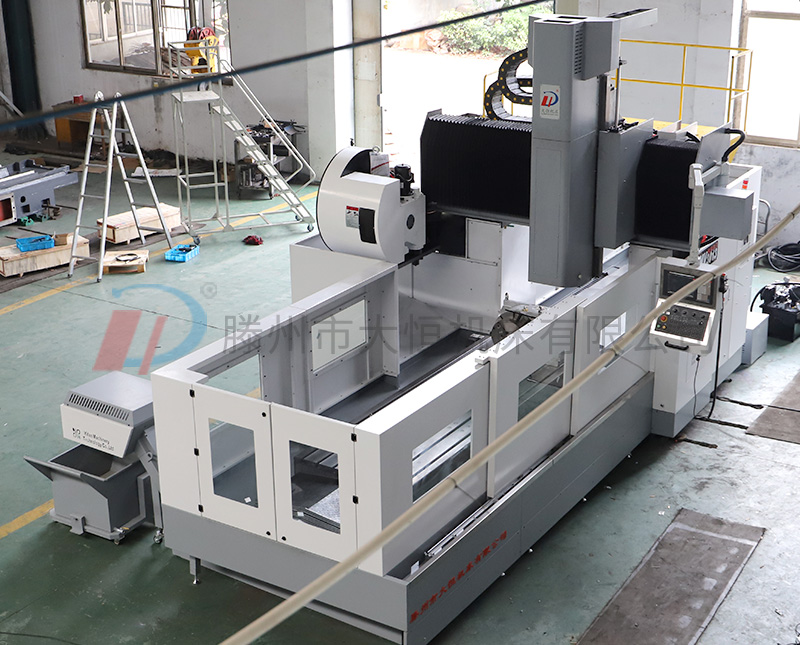

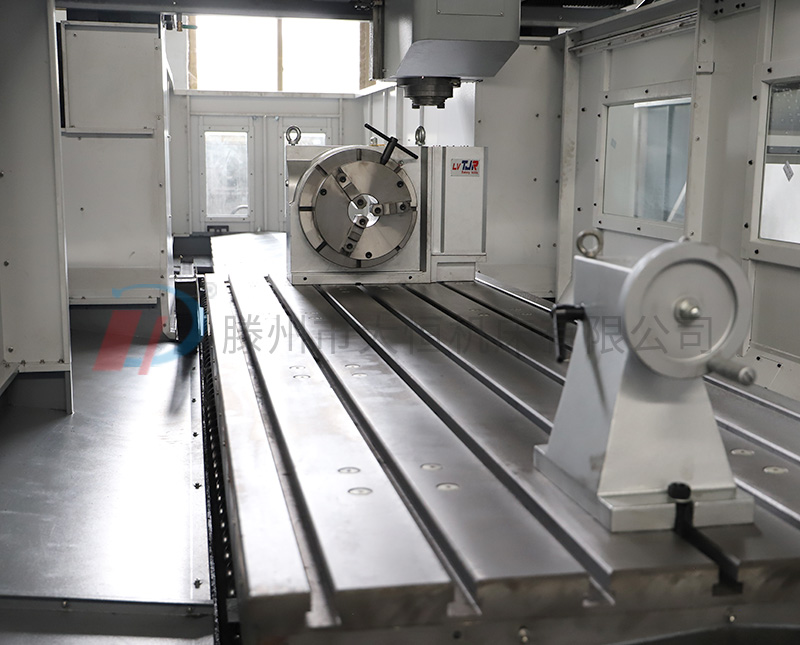

XK3013數控龍門加工中心主要結構,主軸采用高精度主軸組件,皮帶式銑頭,主軸為伺服電機驅動;三軸由系統控制伺服電機驅動滾珠絲杠,保證機床的定位精度。數控系統為KND-K2000M,主電機和進給驅動電機由系統配套。
1.主軸采用高速、高精度、高剛性主軸單元,軸向和徑向承載能力強,轉速達6000rpm;刀具安裝采用主軸自帶拉爪進行拉刀,氣動卸刀裝置為專用打刀缸,實現機床的快速裝卸刀具,壓縮空氣建議使用5—7kgf/cm²的壓力;刀柄型號MSA403 BT50,拉釘型號MSA403 BT50-45°。
2. X、Y、Z三軸伺服控制,與滾珠絲杠直聯,采用臺灣HIWIN高精度高強度的滾珠絲杠,絲杠安裝進行預拉伸,聯接剛性大,進給速度高;進給伺服電機直接將動力傳遞給高精度滾珠絲杠,保證機床的定位精度。Z軸設有氮液平衡裝置,保證了上下運動相同的驅動力。
3.采用集中自動潤滑裝置,定時、定量的自動間歇式潤滑,工作穩定可靠;
4.機床電氣系統布線整齊,結構合理,電箱密封良好,配有熱交換系統,保證了良好的使用環境
XK3013數控龍門加工中心技術參數:
項 目 | 規 格 | 單位 | XK3013 | XK2013 |
工作臺 | 工作臺尺寸 | mm | 3000*1000 | 2000*1000 |
過龍門寬度 | mm | 1300 | 1300 |
T型槽(槽數*槽寬*節距) | mm | 7*22*145 | 7*22*145 |
大承重 | Kg | 3000 | 3000 |
|
|
|
|
|
Y軸行程 | mm | 1300 | 1300 |
Z軸行程 | mm | 800 | 800 |
主軸端面至工作臺距離 | mm | 125-930 | 125-930 |
主軸 | 主軸錐孔 |
| BT50 | BT50 |
主軸轉速 | rpm | 6000 | 6000 |
主軸馬達 | KW | 15/18.5 | 15/18.5 |
自動換刀系統 | 刀具數(鏈式) | pcs | 24 | 24 |
(選配) | 刀具大外徑 | mm | 112 | 112 |
| 刀具大長度 | mm | 300 | 300 |
| 換刀時間 | sec | 5 | 5 |
進給 | 切削進給速度范圍 | m/min | 8 | 8 |
軸快速位移(X/Y/Z) | m/min | 12/12/10 | 12/12/10 |
精度 | 定位精度(XYZ) | mm | ±0.025 | ±0.025 |
重復定位精度 | (X向)mm | ±0.02 | ±0.02 |
(Y向)mm | ±0.02 | ±0.02 |
(Z向)mm | ±0.02 | ±0.02 |
機床尺寸 | 外形尺寸 | mm | 8150*3160*3960 | 7190*3160*3980 |
機床重量(凈重) | T | 18 | 16 |
數控系統(標配) |
| FANUC Oi-MD | FANUC Oi-MD |
|
|
?
