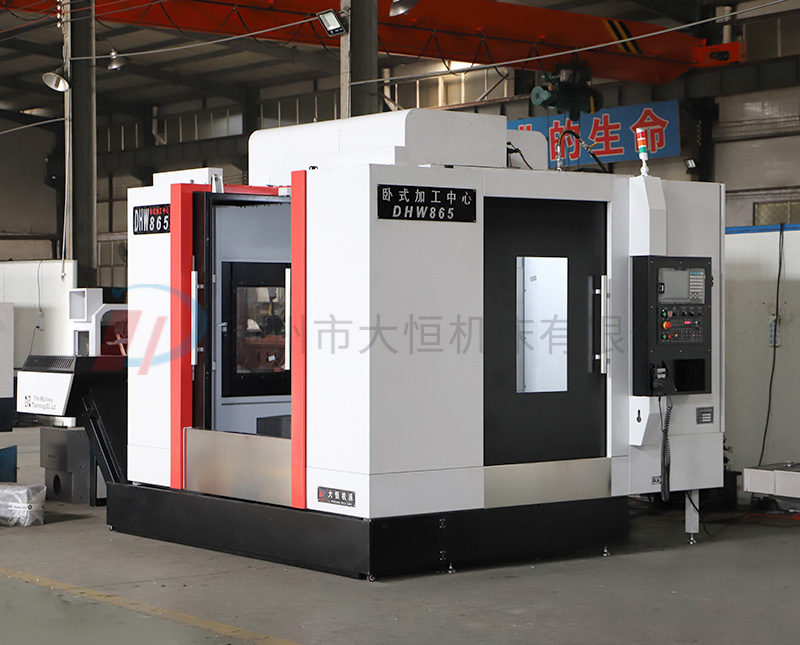

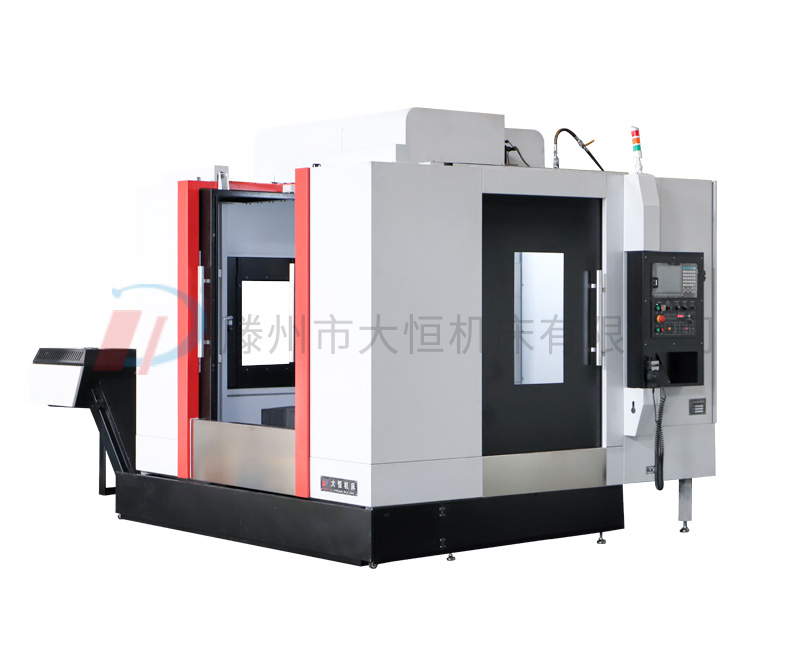

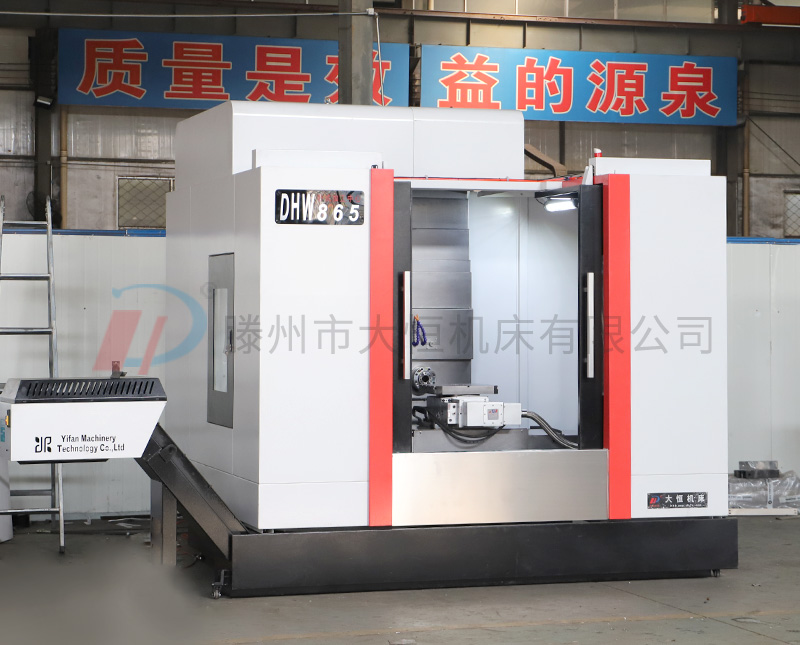

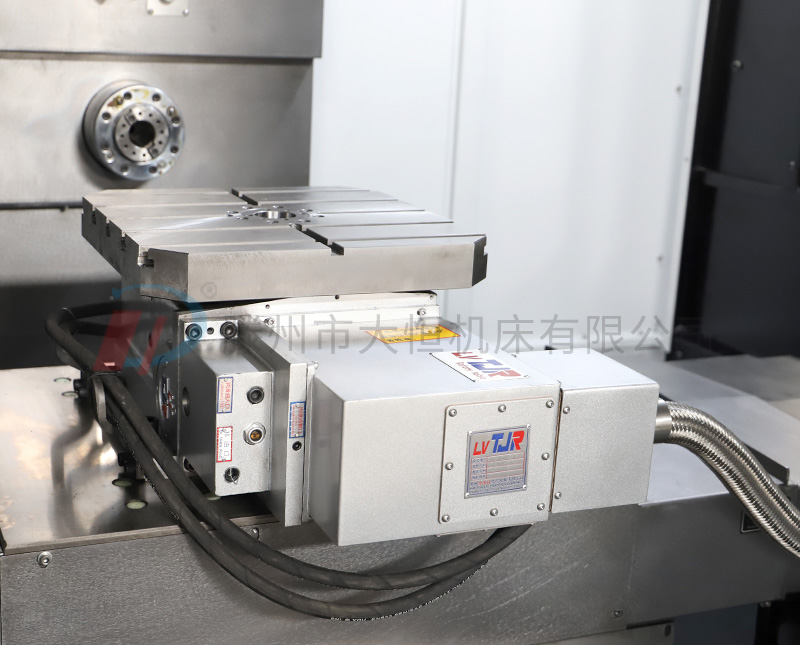

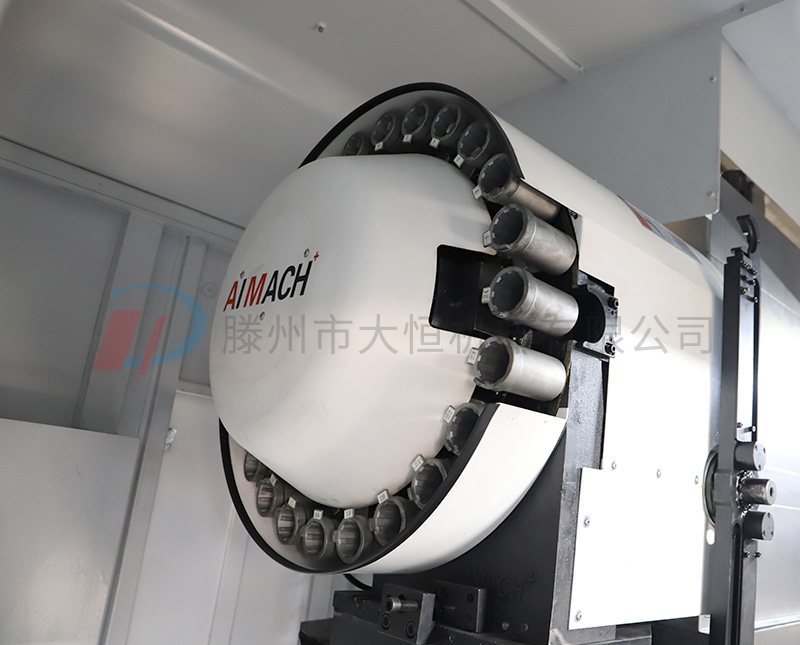

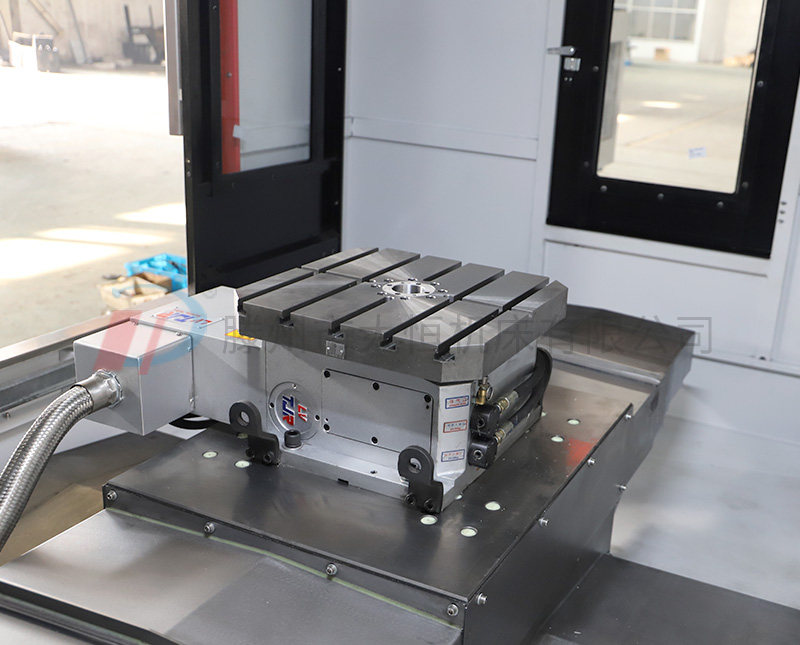

DHW865臥式加工中心主要結構:
該機床為十字滑臺移動結構,主要由回轉工作臺、床身、鞍座、立柱、液壓系統、潤滑系統、冷卻過濾系統、排屑裝置、旋轉式操作面板以及電控系統等部件組成。床身
(X軸):
選用高強度鑄鐵,樹脂砂造型。床身內部布置加強筋,使床身結構厚重。導軌采用45重載滾柱導軌支撐結構,各滾柱直線導軌上密布高承重滑塊,從而使機床得到高剛性和長久穩定的精度。
傳動系統采用交流伺服電機,直接帶動重載荷滾珠絲杠旋轉,實現X軸的直線往復運動,可選配光柵尺閉環檢測。
(Y軸):
采用高強度鑄鐵,樹脂砂造型。Y軸導軌采用進口45重載滾柱導軌支撐,此結構抗震性能好,剛性強,穩定性佳。
選用高強度鑄鐵,樹脂砂造型。床身內部布置加強筋,使床身結構厚重。導軌采用45重載滾柱導軌支撐結構,各滾柱直線導軌上密布高承重滑塊,從而使機床得到高剛性和長久穩定的精度。
傳動系統采用交流伺服電機,直接帶動重載荷滾珠絲杠旋轉,實現X軸的直線往復運動,可選配光柵尺閉環檢測。
立柱(Z軸):
立柱為框架式結構,采用高強度鑄鐵,樹脂砂造型,導軌采用45重載滾柱導軌各滾柱直線導軌上密布高承重滑塊,從而使機床得到高剛性和長久穩定的精度。配合潤滑系統,此結構抗震性能好。
Z軸伺服系統采用交流伺服電機,直接帶動重載荷滾珠絲杠旋轉,實現Z軸的高精度往復運動,絲杠支撐采用兩端固定預拉伸結構。可選配光柵尺閉環檢測。
合金鋼,滲碳淬火,主軸軸承元件選用進口主軸專用成組軸承,可搭配主軸恒溫冷卻系統。
液壓系統:
液壓系統功能包括滑枕液壓平衡、主軸自動松夾刀,回轉工作臺等。整機運動的可靠性,維護保養方便。
DHW865臥式加工中心技術參數:
規格/型號 | 單位 | DHW8630 | DHW865 |
工作臺寬度 | mm | 800 | 560 |
工作臺長度 | mm | 3000/4000/5000 | 700 |
工作臺大承重 | kg | 6000 | 500 |
主軸鼻端至工作臺 |
| 150-750 | 100-700 |
X軸工作行程 | mm | 750 | 765 |
Y軸工作行程 | mm | 750 | 600 |
Z軸工作行程 | mm | 550 | 600 |
主軸功率 | kW | 18.5 | 11/15 |
主軸高轉速 | rpm | 6000 | 6000 |
結構形式 |
| 工作臺固定 | 旋轉工作臺 |
導軌形式 |
| 線軌 | 線軌 |
導軌副數量 | set | 3 | 3 |
傳動形式 |
| 直連 | 直連 |
傳動形式 |
| 直連 | 直連 |
降速比 |
| 1:01 | 1:01 |
驅動裝置 |
| 滾柱絲杠副 | 滾柱絲杠副 |
傳動形式 |
| 直連 | 直連 |
驅動裝置 |
| 滾珠絲杠副 | 滾珠絲杠副 |
平衡方式 |
| 液壓平衡 | 液壓平衡 |
X軸快速移動速度 | mm/min | 18000 | 18000 |
Y軸快速移動速度 | mm/min | 18000 | 18000 |
Z軸快速移動速度 | mm/min | 18000 | 18000 |
X、Y軸切削進給速度范圍 | mm/min | 10000 | 10000 |
Z軸切削進給速度范圍 | mm/min | 10000 | 10000 |
X軸直線軸定位精度 | mm | 0.02 | 0.02 |
Y軸直線軸定位精度 | mm | 0.02 | 0.02 |
Z-軸直線軸定位精度 | mm | 0.02 | 0.02 |
X軸直線軸重復定位精度 | mm | 0.01 | 0.01 |
Y軸直線軸重復定位精度 | mm | 0.01 | 0.01 |
Z-軸直線軸重復定位精度 | mm | 0.01 | 0.01 |
精鏜表面粗糙度 |
| ≤Ra1.6 | sRa1.6 |
精銑表面粗糙度 |
| ≤Ra3.2 | sRa3.2 |
工作溫度 |
| 0℃-40℃ | 0℃-40℃ |
工作電壓 | V | 380(-15%,+10%) | 380(-15%,+10%) |
電源頻率 | Hz | 50±1% | 50±1% |
相對濕度 |
| ≤90% | ≤90% |
壓縮空氣壓力 | MPa | 0.5~0.7 | 0.5~0.7 |
數控系統型號 |
| 新代22MA | 新代22MA |
總控制軸數 | Axes | 3 | 3 |
聯動控制軸數 | Axes | 3(直線軸) | 3(直線軸) |
導軌副/絲杠副潤滑方式 |
| 集中自動潤滑 | 集中自動潤滑 |

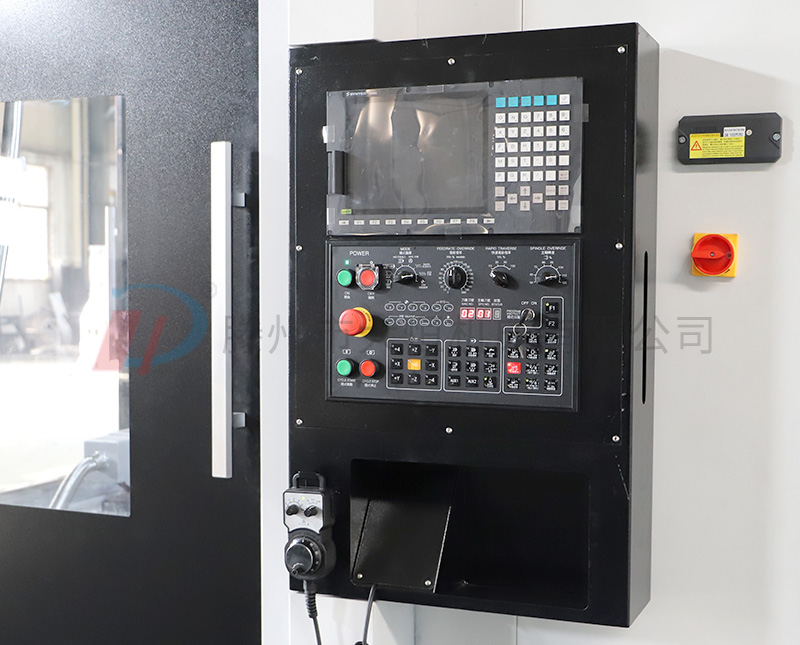

操作面板形式 |
|
|
|
手動刀具更換操作方式 |
| 按鈕控制 | 按鈕控制 |
工作狀態指示 |
| 三色警示燈 | 三色警示燈 |
刀具/工件冷卻方式 |
| 液外冷 | 液外冷 |
滾珠絲杠副 |
| 臺灣律廷/上銀 | 臺灣律廷/上銀 |
滾柱式重載直線導軌副 |
| 臺灣HWIN | 臺灣HIWIN |
主機重量(約) | kg | 12000 | 8000 |
序號 | 項目 |
1 | 電源穩壓器 |
2 | 主軸中心出水 |
3 | 直結主軸BT-50 |
4 | 自動斷電系統 |
5 | 第四軸(分度盤) |
6 | 油水分離機 |
7 | 刀具自動測量 |
8 | 刀具破損檢測 |
9 | 四軸/五軸金潭佳旋轉工作臺 |
?
